Dans les composites thermodurcissables, la pièce finale ne reproduit pas toujours parfaitement la géométrie de l’outillage.

Ce phénomène, appelé spring back ou retour élastique, est directement lié aux contraintes résiduelles générées pendant la cuisson du composite.

Dans certaines applications critiques, quelques dizaines de microns peuvent suffire à impacter l’assemblage, la conformité ou même les performances fonctionnelles.

L’origine du spring back

Lors du cycle de fabrication, plusieurs phénomènes physiques interagissent :

• retrait chimique de la résine pendant la polymérisation
• dilatation thermique des plis composites
• gradients thermiques liés au cycle de cuisson
• interaction mécanique entre la pièce et l’outillage

Ces effets créent des contraintes internes qui se relâchent partiellement au démoulage, provoquant une déformation géométrique de la pièce finale.

Le rôle majeur du retrait chimique

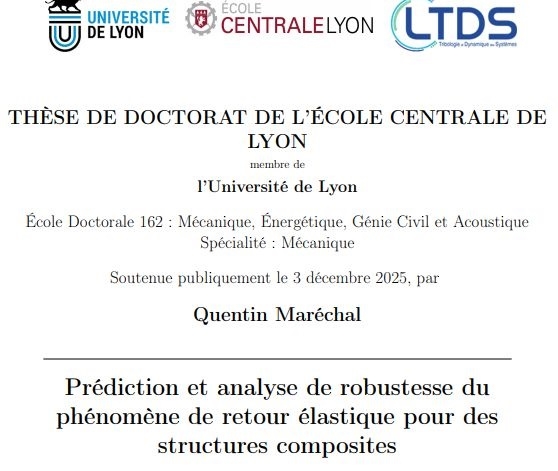

Les travaux de Quentin Marechal, réalisés au LTDS, rappellent un point essentiel :

le retrait chimique de la résine constitue l’un des paramètres les plus influents dans la prédiction du spring back.

La maîtrise de ce phénomène devient donc déterminante pour :

• garantir la conformité dimensionnelle
• limiter les reprises d’usinage
• assurer la répétabilité industrielle

Des enjeux critiques pour les applications RF

Dans certaines applications haute fréquence, les impacts dépassent largement la simple question géométrique.

À 40 GHz, la longueur d’onde est d’environ 7,5 mm.

Sur un radôme Ka, les tolérances peuvent descendre à ±50–60 µm.

À cette échelle, un faible retour élastique peut entraîner :

• des écarts d’assemblage
• des variations de géométrie critiques
• une dégradation potentielle des performances RF

La maîtrise du spring back devient alors un enjeu fonctionnel autant que dimensionnel.

Concevoir la performance dès le départ

Chez Apollinaire Composites Technologies, ces phénomènes sont pris en compte dès les phases de conception.

Plusieurs paramètres sont intégrés dans l’approche globale :

• sélection des matériaux
• architecture et empilement des plis
• définition des cycles thermiques
• conception des outillages
• stratégies de contrôle et validation

L’objectif est d’anticiper les déformations plutôt que de tenter de les corriger après fabrication.

Conclusion

Le spring back illustre parfaitement la complexité des composites haute performance :

Une pièce conforme ne dépend pas uniquement de l’outillage, mais de l’ensemble des interactions thermiques, chimiques et mécaniques du procédé.

Dans les applications critiques, notamment RF et radômes, quelques microns peuvent suffire à modifier le comportement final du système.

La performance composite ne se corrige pas en fin de ligne.
Elle se conçoit dès le départ.

Pour en savoir plus : Spring back des composites : quand quelques microns deviennent critiques
